开关电源设计中常用的场效应管是什么

2019年01月31日 13:13:19来源:电子发烧友网作者:电子发烧友网关键词:开关电源
  言归正传,提到场效应管的长相恐怕我就不必贴图了,在电路图中它常用

开关电源
  表明,关于它的结构原理因为比较抽象,咱们是通俗化讲它的运用,所以不去多讲,因为依据运用的场合要求不同做出来的种类繁多,特性也都不尽相同;咱们在mpn中常用的一般是作为电源供电的电控之开关运用,所以需求经过电流比较大,所以是运用的比较特殊的一种制作办法做出来了增强型的场效应管(MOS型),它的电路图符号:

开关电源
开关电源
  细心看看你会发现,这两个图似乎有差别,对了,这实际上是两种不同的增强型场效应管,第一个那个叫N沟道增强型场效应管,第二个那个叫P沟道增强型场效应管,它们的的作用是刚好相反的。前面说过,场效应管是用电操控的开关,那么咱们就先讲一下怎样运用它来当开关的,从图中咱们能够看到它也像三极管一样有三个脚,这三个脚别离叫做栅极(G)、源极(S)和漏极(D),mpn中的贴片元件示意图是这个样子:

开关电源
  1脚就是栅极,这个栅极就是操控极,在栅极加上电压和不加上电压来操控2脚和3脚的相通与不相通,N沟道的,在栅极加上电压2脚和3脚就通电了,去掉电压就关断了,而P沟道的刚好相反,在栅极加上电压就关断(高电位),去掉电压(低电位)就相通了。

  咱们常见的2606主控电路图中的电源开机电路中常常遇到的就是P沟道MOS管:


开关电源

  这个图中的SI2305就是P沟道MOS管,因为有很多朋友关于检查这一部分的毛病很茫然,所以在这里很有必要讲一下它的作业原理,来加深一下你的印象。

  图中电池的正电经过开关S1接到场效应管Q1的2脚源极,因为Q1是一个P沟道管,它的1脚栅极经过R20电阻提供一个正电位电压,所以不能通电,电压不能持续经过,3v稳压IC输入脚得不到电压所以就不能作业不开机。

  这时,假如咱们按下SW1开机按键时,正电经过按键、R11、R23、D4加到三极管Q2的基极,三极管Q2的基极得到一个正电位,三极管导通(前面讲到三极管的时分现已讲过),因为三极管的发射极直接接地,三极管Q2导通就相当于Q1的栅极直接接地,加在它上面的经过R20电阻的电压就直接入了地,Q1的栅极就从高电位变为低电位,Q1导通电就从Q1同过加到3v稳压IC的输入脚,3v稳压IC就是那个U1输出3v的作业电压vcc供给主控,主控经过复位清0,读取固件程序检测等一系列动作,输处一个操控电压到PWR_ON再经过R24、R13分压送到Q2的基极,保持Q2一向处于导通状况,即便你松开开机键断开Q1的基极电压,这时分有主控送来的操控电压保持着,Q2也就一向能够处于导通状况,Q1就能源源不断的给3v稳压IC提供作业电压!SW1还同时经过R11、R30两个电阻的分压,给主控PLAY ON脚送去时刻长短、次数不同的操控信号,主控经过固件鉴别是播放、暂停、开机、关机而输出不同的结果给相应的操控点,以达到不同的作业状况。

  mpn中常见的场效应管多是P沟道的,在它的上面常常见到的印刷标志是:A2sHB、212T、212N、076A、AOGH、N57T、R1SG、S016J、S026I等。


开关电源

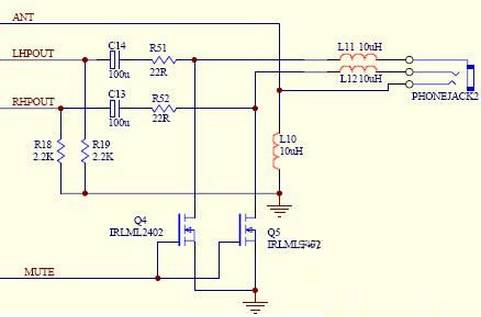

  上图是一个有主控操控耳机有没有声响输出的电路图,声响的左右声道别离经过隔直流电容C13、C14和电阻R51、R52送到耳机孔,但是在电阻R51、R52和耳机孔之间却接入了一个N沟道的mos场效应管,这个场效应管的栅极衔接在一起受着MUTE的操控,当MUTE的当地处于高电位时分,Q4、Q5导通,就会把声响经过Q4、Q5入地,耳机里就不会有声响了,当MUTE的当地处于低电位时分,Q4、Q5关断,声响就只有经过耳机而发出声响了。


开关电源

  上面这个图是瑞芯微2608主控常见的电源开机电路,它与2606主控的电源开机电路有什么不同?你是不是发现比2606主控的电源开机电路多了一个MOS场效应管?这两个源极相连的场效应管与2606开机电路的一个场效应管有什么不同?

  场效应管的栅极操控是有一个准则的:P沟道的栅极操控电压有必要是相对源极输入高低电位来说的,所以在电路中源极和漏极是不能接反的,即源极有必要接输入,漏极有必要接输出,假如接反了就不能正常作业,mpn电路中,当usb接入的时分,有必要要立即切断电池供电转换由usb供电,才干正常作业,假如不能切换电池供电,usb就不能正常作业(无法辨认),2606主控的电路切换指令是由主控发出的,运用的是电池电源操控即电池回路,所以用一个场效应就能够操控了。

  细心看一下2608的电路中电源切换是靠三极管Q7操控的,Q7的导通与截至是由usb电压来操控的,这是另一组电源,这组电源要想操控一个有极性的场效应管是不行的,所以咱们就用两个MOS场效应管,源极相连联结成一个无极性场效应管就达到了双电源操控的意图。

  我们能够参阅学习一下我的这篇“浅谈mpn锂电保护板原理”的文章,因为锂电保护板的保护动作也常常有两组电源——内电源和充电的外电源两组电源操控,所以常用的5N20V就是一个N沟道双场效应组合块,其原理和这里的两个源极相连的场效应管的原理是一样的。

  在mpn中,三极管多为做电子开关来运用,这样有一个特点来判别:2脚(npn型)或许3脚(pnp型)是接地的,场效应管没有任何一个脚是直接接地的!稳压IC肯定1脚是接地的,3脚是正电输入,2脚是稳压输出。但留意的是这只是一般,不是肯定!
